MONOBLOK KÜRESEL VANA
Monoblok vanalar, ortasında küre elemanı bulunan tek parçadan işlenerek imal edilen, mukavemeti yüksek boru tesisat elemanıdır. Üzerinde bulunan kolun 90 derece döndürülmesiyle tam pozisyonda açık veya kapalı olarak kullanılmaktadır.

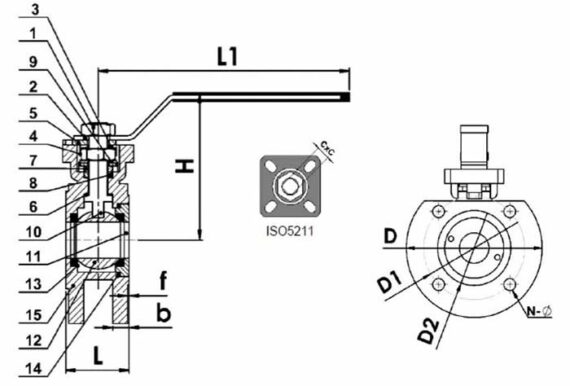

YEDEK PARÇALAR |
||
No |
Parça Adı |
Malzeme |
1 |
SOMUN |
PASLANMAZ ÇELİK / SS304~316 |
2 |
KOL |
PASLANMAZ ÇELİK / SS304~316 |
3 |
PUL |
PASLANMAZ ÇELİK / SS304~316 |
4 |
SOMUN |
PASLANMAZ ÇELİK / SS304~316 |
5 |
KOL KİLİTLEME |
PASLANMAZ ÇELİK / SS304~316 |
6 |
MİL SALMASTRASI |
PTFE |
7 |
BURÇ |
PASLANMAZ ÇELİK / SS304~316 |
8 |
SALMASTRA |
PTFE |
9 |
BASKI PULU |
PTFE |
10 |
MİL |
PASLANMAZ ÇELİK / SS304~316 |
11 |
KAPAK |
PASLANMAZ ÇELİK / SS304~316 |
12 |
KÜRE |
PASLANMAZ ÇELİK / SS304~316 |
13 |
SİT |
PTFE |
14 |
CONTA |
PTFE |
15 |
GÖVDE |
PASLANMAZ ÇELİK / SS304~316 |
BOYUTLAR |
|||||||||||
ÖLÇÜ |
L |
H |
L1 |
N-Φ |
d |
d1 |
d2 |
f |
b |
CXC |
Tepe Flanşı ISO5211 |
DN15 |
35 |
70 |
125 |
4-M12 |
95 |
65 |
45 |
1,5 |
11 |
9*9 |
F03-F05 |
DN20 |
37 |
74 |
125 |
4-M12 |
105 |
75 |
58 |
1,5 |
12 |
9*9 |
F03-F05 |
DN25 |
43 |
89 |
155 |
4-M12 |
115 |
85 |
68 |
1,5 |
13 |
11*11 |
F03-F05 |
DN32 |
53 |
100 |
155 |
4-M16 |
140 |
100 |
78 |
2 |
14 |
11*11 |
F03-F05 |
DN40 |
62 |
120 |
195 |
4-M16 |
150 |
110 |
88 |
2 |
16 |
14*14 |
F03-F05 |
DN50 |
76 |
129 |
195 |
4-M16 |
165 |
125 |
102 |
2 |
17 |
14*14 |
F05-F07 |
DN65 |
93 |
143 |
250 |
4-M16 |
185 |
145 |
122 |
2 |
18 |
17*17 |
F05-F07 |
DN80 |
110 |
160 |
270 |
8-M16 |
200 |
160 |
138 |
3 |
20 |
17*17 |
F05-F07 |
DN100 |
133 |
158 |
280 |
8-M16 |
235 |
190 |
158 |
3 |
21 |
19*19 |
F05-F010 |
ÇALIŞMA ŞARTLARI |
|
Max. Çalışma Sıcaklığı |
-50 / 180 ℃ |
