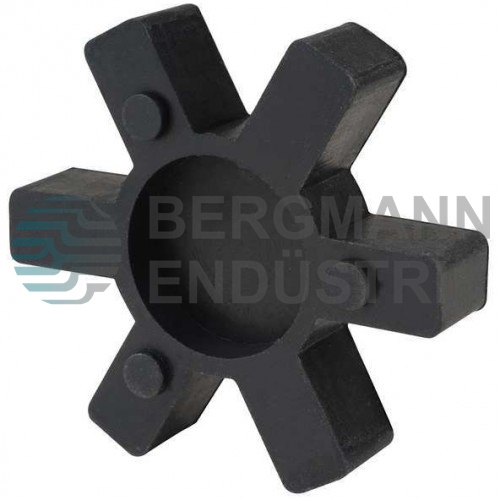

KAUÇUK YILDIZ KAPLİN

Şaftların hizalamasını önlemek için tasarlanmıştır. Yüksek sıcaklıklarda bekleme yeteneğine sahiptir ve uzun ömürlüdür. Farklı renklerde, boyutlarda ve diş kesimlerinde üretilen boyutlara göre tasarlanmıştır.



Yıldız Kaplin Lastiği Nerelerde Kullanılır?

Kauçuk Kaplin, hareketi diğer bir makine parçasına iletmek için kullanılmaktadır. Bir kaplinin birincil işlevi, bir ekipmandan diğerine dönme hareketi ve tork iletmektir. Diğer bir deyişle bir güç kaynağında üretilen dönme hareketini başka bir sisteme aktarmaya yarar. Hareketin iletiminde oluşan titreşimlerin elenmesi için bu titreşimleri absorbe edecek özellikle lastik ya da membran türünden malzemelerden oluşur. Pompa ve/veya motor yataklarına (kuplaj yoluyla) iletilen radyal ve / veya eksenel yükler bu rulmanların ömrünü kısaltır. Hareket esnasında mekanik titreşimler mekanizmaya zarar verilebilme riski bulunmaktadır. Yıldız kaplin lastiği takılması ve bakımı kolaydır. Örümcek kaplin olarak da adlandırılır.  Kıyma makinelerinde kullanımı yaygındır. Bunlar şaftların hizalamasını önlemek için tasarlanmıştır. Yüksek sıcaklıklarda bekleme yeteneğine sahiptir ve uzun ömürlüdür. Farklı renklerde, boyutlarda ve diş kesimlerinde üretilen boyutlara göre tasarlanmıştır.

Kategoriler:

Kaplin Seçimi

Kaplinler sert ve esnek olmak üzere iki ana gruba ayrılabilir. Miller hassas hizalama, aktarma torku ve eksenel itme kuvveti (arzu edilirse) muhafaza edilmesinin arzu edildiği yerde makine mafsallarını bağlarken sert kaplinler kullanılır. Sert kaplinler dikey türbin pompalarında ve bazı kısa set pompalarda yaygındır. Esnek kaplinler ise sürüş torkunu sürücü ile tahrik edilen makine arasında ileten herhangi bir kavramanın temel işlevini yerine getirir. Bunlara ek olarak, tahrik ve tahrik milleri arasında ayarlanmış bir hizalama aralığını barındıran ikincil bir işlev de gerçekleştirirler. Çoğu yatay, taban plakalı (uzun zincirli) pompalar esnek kaplinler kullanır.

Kaplin bağlı olduğu makineye göre ucuz olsa bile doğru seçilmediği hallerde istenmeyen durumların oluşmasına yol açabilmektedir. Öncelikle, kaplin seçimini yapacak personelin teknik olarak kullanım yeri, ortam şartları, sistem özellikleri ve kaplin tipleri konusunda yeterince bilgi sahibi olması gerekmektedir. Sistemdeki güç bilgisi ile beraber ihtiyaç duyulan maksimum eksenel ve açısal kaçıklıklar tespit edilerek uygun kaplin tipi seçilir.  Kaplinin sistemde sigorta olması nedeniyle ihtiyacın üzerinde seçilecek olan Tork değeri, sistemde çok farklı zararlara sebebiyet verecektir. Dişli kaplin seçimi ise çok önemli bir husus olup, öncelikle seçilen kaplinin mukayesesi yapılırken kullanılan malzeme ve uygulanan ısıl işlem bilgisine haiz olunmalıdır.

Kaplin Kullanım Alanları

Kaplinler, güç aktarımının yapılacağı her noktada kullanılabilmekte olup yürütme ve kaldırma ekipmanları, pompa sistemleri gibi motorun kullanıldığı her yerde, basit ya da karışık ihtiyaç doğrultusunda kullanılmaktadır. Örnek olarak su pompasında kullanılabildiği gibi 250 tonluk bir vincin ana kaldırma grubunun girişinde de kullanılmaktadır.

Kaplin gibi parçalar boyut ve maliyet olarak küçük olmasına rağmen görevleri imalatçı açısından çok büyüktür.

  • Kaplinin bağlanması veya sökülmesi kolay olmalıdır.
  • İki bitişik mil dönme ekseni arasında bir miktar yanlış hizalanmaya izin verir.
  • Amacı, güç aktarımını en üst düzeye çıkarmak ve makine çalışma süresini (kavrama, rulman ve sızdırmazlık ömrünü) en üst düzeye çıkarmak için koşu hareketindeki kalan yanlış hizalanmayı en aza indirgemek olmalıdır.
  • Hiçbir çıkıntı parçası olmamalıdır.
  • Makine trenini tanımlanmış bir sıfır olmayan hizalamaya ayarlamak için üreticinin hizalama hedef değerlerini kullanması önerilir çünkü daha sonra makine çalışma sıcaklığındayken hizalama durumu kusursuzdur

Standart Yıldız Kaplin Lastikleri Ölçü Listesi

ÜRÜN KODU DIŞ ÇAP 2. DIŞ ÇAP İÇ ÇAP YÜKSEKLİK H YAPRAK GENİŞLİĞİ YAPRAK SAYISI
1 U11 65 40 22 17 13 6
2 U10 80 48 32 21 17 6
3 U22 88 57 38 16 16 8
4 U9 95 63 45 22 17 8
5 U21 100 69 52 16 16 8
6 U8 108 68 48 25 18 8
7 U7 120 82 63 20 19 8
8 K4 127 76 53 30 20 8
9 U20 132 92 74 19 16 12
10 U6 137 85 57 35 21 8
11 U19 152 112 91 24 17 12
12 U5 158 100 75 40 21 10
13 U4 180 110 80 44 26 10
14 U18 185 141 114 27 19 16
15 U3 200 122 90 45 28 10
16 U2 225 150 115 46 28 12
17 K3 228 130 110 39 37 10
18 U1 250 173 140 45 30 12
19 K2 290 157 145 47 45 10
20 K1 365 220 178 59 57 10

Sisteminizin ihtiyacı olan her türlü ölçü ve nitelikte kaplin lastikleri için lütfen iletişime geçiniz.
