BUHAR BASINÇ DÜŞÜRÜCÜ VANA
YEDEK PARÇALAR
|
No
|
Parçalar
|
Malzeme
|
1
|
Gövde
|
WCB
|
2
|
Kapak
|
WCB
|
3
|
Sit
|
2Cr13
|
4
|
Vana Klapesi
|
2Cr13
|
5
|
Çubuk
|
2Cr13
|
6
|
Diyafram
|
1Cr18Ni9Ti
|
7
|
Ayar Yayı
|
60Si2Mn
|
TEKNİK ÖZELLİKLER
|
Direnç Basıncı (BAR)
|
25
|
Shell Test Basıncı (BAR)
|
37,5
|
Sızdırmazlık Test Basıncı (BAR)
|
25
|
Max. Giriş Basıncı (BAR)
|
16
|
Çıkış Basınç Aralığı
|
0,5~3 (sarı yay / yellow spring),2,5~7 (mavi yay / blue spring),
6~12 (kırmızı yay / red spring)
|
Basınç Karakteristik Sapması
|
GB12244
|
Akış Karakteristik Sapması
|
GB1224 Sızdırmaz l4
|
Sızdırma
|
GB12245
|
Ortam Sıcaklığı (ºC)
|
-10~285
|
AKIŞ ORANI
|
Çap
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
Cv
|
2,90
|
5,30
|
8,60
|
11,60
|
16,50
|
29,10
|
45,50
|
60,10
|
93,30
|
146
|
186
|
300
|
Kv
|
2,80
|
5,50
|
8,10
|
12
|
17
|
28
|
45,50
|
60,10
|
93,30
|
146
|
180
|
300
|
BOYUTLAR
|
Çap
|
L
|
H1
|
H2
|
L1
|
DN15
|
147
|
221
|
133
|
185
|
DN20
|
154
|
224
|
136
|
185
|
DN25
|
160
|
235
|
145
|
207
|
DN32
|
180
|
236
|
156
|
207
|
DN40
|
200
|
238
|
176
|
255
|
DN50
|
230
|
246
|
183
|
255
|
DN65
|
250
|
295
|
200
|
320
|
DN80
|
310
|
323
|
230
|
350
|
DN100
|
350
|
340
|
263
|
380
|
DN125
|
400
|
359
|
306
|
455
|
DN150
|
450
|
375
|
330
|
500
|
DN200
|
500
|
430
|
410
|
600
|
BAĞLANTILAR
|
FLANŞLI
|
Çaplar
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
Ağırlıklar
|
15
|
16
|
19
|
22
|
30
|
35
|
51
|
63
|
90
|
|
|
|
ÇALIŞMA ŞARTLARI
|
Max. Sıcaklık (ºC)
|
285
|
Max. Çalışma Basıncı (BAR)
|
16
|

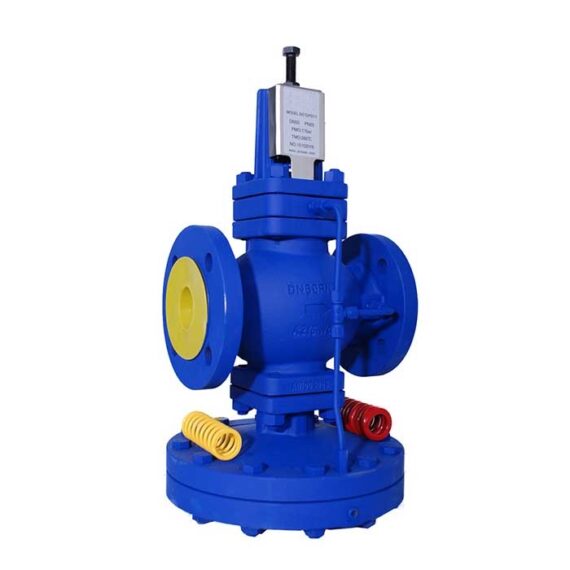

Bergmann DP27/1 Pilot kumandalı diyaframlı basınç düşürücü vanalar özellikle buhar, basınçlı hava yada diğer yanıcı olmayan sanayi gazlarında kullanım için uygundurlar. Yüksek basınçlı akışkan basıncının kullanım için düşürülmesinde ideal ürünlerdir. Farklı basınç gereksinimlerinde sıfır maliyet ile yay değiştirilebilir.
